产品介绍

鸿瑞铭HRC系列导电滑环采用目前市场上流行的贵金属合金单丝技术，主要针对HRC系列帽式滑环体积轻巧、传输功率效小的特点而设计的。在设计、生产过程中，我们对刷体材质和触点按军工要求作了高质量的表面处理，以及结构上的精密，使我们的帽式滑环能以极低的接触电阻和平滑运转，一般刷丝使用AuNi9等材质，与金属环之间保持金-金的触点方式；刷丝用环氧树脂真空灌注的方式来固定和绝缘，制成环体。但通常在操作易发生松散、裂痕等现象，在环境湿度较大时，可能产生绝缘性能下降等问题，我们采用全新的工艺方法和配方很好的解决了这一问题。这使得我们的HRC系列帽式滑环大大提高了工作使用寿命，并保证了滑环在运转过程中的传输效率和稳定性。

HRC057帽式导电滑环 外径 22.00mm,长度57.3mm

HRC057是一款标准的帽式滑环，采用金-金接触点，保证了稳定性和使用寿命，超厚镀金处理，全进口轴承，稀有金属合金刷丝，主要用于国防领域。定子线和转子线对应使用彩色导线，使电路连接简单化。导电环采用90度角V行槽设计，具有顺畅旋转，低力矩和低电气噪音的特点，从而性能超越普通的滑环产品。

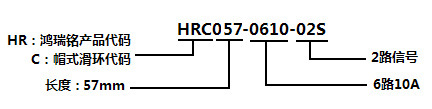

型号定义

特点

■ 低扭矩，低损耗免维护；低电气噪音
■ 传输中小型系统微弱控制信号，微弱电流
■ 超采用美国军工表面处理工艺，超硬金镀层处理，保证极低电阻波动和超长工作寿命
■ 360°连续旋转传输动力或数据信号
■ 外形紧凑，体积小，方便安装

典型应用

安防监控，摄影摄像，机器人，测试仪器，转台以及自动化设备上

标准图纸

技术参数

注意:

1)产品寿命与转速，工作温度，湿度等参数紧密相关.

2)电气噪音与工作转速，电流，电压有着紧密的关系.

3)导线规格: 2A/信号 -> AWG26, 5A -> AWG22, 10A -> Awg17, 15A -> Awg14, 颜色按色码标识表.

型号规格表

 备注：电流、通路可选。

如何选型

深圳市鸿瑞铭电子有限公司是国内最早从事滑环技术研究及生产的公司之一, 对各个行业的定制滑环有着非常丰富的经验并拥有超过10000种滑环解决方案图。

     如果您需要订购HRC057，支持 6路*信号,订购型号为 HRC057-06S.

     如果您需要订购HRC057，支持6路*信号 + 6路*10A,订购型号为 HRC057-0610-06S.

其他特殊要求

     如果您有其他特殊要求，比如:滑环高度限制，其他尺寸限制，导线长度，出线方式，定制接头，大电流，耐高温，军工级别，防护等级等等，请联系我们sales@szhring.com或 18682207195
