产品介绍

电气混合滑环 通信滑环 射频滑环 信号滑环 热电偶滑环；

HRHF18 (单通道高频 + 1~72路信号/功率 )

HRHF18 是单通道+电气混合高频旋转接头，高频电气混合滑环是专门为满足高速串行数字信号或模拟信号传输而开发的产品.最高传输速率可达50GHz。该系列产品支持单路或多通路高频信号单独传输，也可支持高频信号与24V控制信号、通讯信号、动力电源、流体介质混合传输， 高频信号采用的是50Ω特性阻抗射频同轴结构头。（其他指定接插件可转接，导线规格RG178、RG316、RG174等可选）

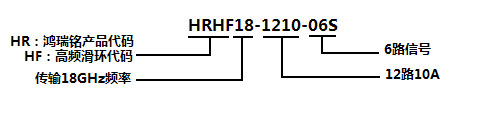

型号定义

特点

支持1,2,3,4高频通道

可混合 1~72路 功率/信号

适合大容量量数据无延迟传输

高速率传输超高清视频数据

完美的驻波比 VSWR

典型应用

雷达天线，多轴式三维空间模拟器，支持1080P、1080I等HD-SDI的多功能一体机--高速球，带有射频信号的天线转台、支持1080P、1080I等HD-SDI的高清转台，更多特殊应用，请联系我们：sales@szhring.com

技术参数

注意:

1)产品寿命与转速，工作温度，湿度等参数紧密相关.

2)电气噪音与工作转速，电流，电压有着紧密的关系.

3)导线规格: 2A/信号 -> AWG26, 5A -> AWG22, 10A -> Awg17, 15A -> Awg14, 颜色按色码标识表.

型号规格表

备注：HRHF18系列可按客户要求定制到72通路。

可选项

● 可选法兰安装

● 可指定出线方式

● 最大可支持:1-72路

● 可选插接头和热缩管

● 导线长度可选
● 屏蔽电缆

● 传输频率可达 500 MHz

● 防震，高温等特殊环境定制

● 高温定制可达 250 度

● 高压、大电流定制(1000A,1万伏)

● 军工级别

● IP65,IP68 可选.

● 防震，高温等特殊环境定制

● 热电偶信号混合

如何选型

深圳市鸿瑞铭电子有限公司是国内最早从事滑环技术研究及生产的公司之一, 对各个行业的定制滑环有着非常丰富的经验并拥有超过10000种滑环解决方案图。

     如果您需要订购HRHF18，支持 6路*信号,订购型号为 HRHF18-06S.

     如果您需要订购HRHF50，支持12路*信号 + 6路*10A,订购型号为 HRHF50-0610-12S.

其他特殊要求

     如果您有其他特殊要求，比如:滑环高度限制，其他尺寸限制，导线长度，出线方式，定制接头，大电流，耐高温，军工级别，防护等级等等，请联系我们sales@szhring.com或 18682207195
