CTS-1008plus 型TOFD成像超声设备

产品介绍

功能特点

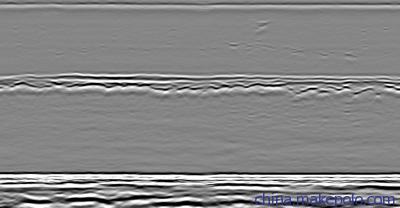

• TOFD成像技术(详情见技术参数)。
• 支持常规PE扫查后，TOFD复核、精确测量缺陷尺寸和轮廓，评估缺陷特性及走向；支持TOFD成像后，常规PE确认。
• 最高采样率可达640MHz，测量分辨率0.1mm，最小显示范围2mm。
• 工作频率0.5-20MHz，灵敏度余量高达62dB，低频更有更佳的信噪比。
• 高亮度、高分辨率(640x480) 彩色TFT液晶显示屏，实现最佳的读测结果，国内手持仪器无出 其右。
• 带有调节选项的高性能脉冲方波发生器，和探头实现最佳的匹配(可实现无感线圈探头的优良励),无论是检测高衰减材料还是薄工件均能带来最优的性能。方波发生器电压极性可提供正、负两种，亦可同时提供负方波和负尖脉冲。
• 体积小，重量轻，锂电池供电，可连续工作6小时以上。
• 具备LAN网络接口，实现数据的远程传输及仪器控制。当仪器做为方波发生器时，可提供对仪器参数的控制。
• 两维增量型编码器接口，实现精确的位置检测成像(B、C、D扫)。
• 同步模拟RF波形输出，输出阻抗50Ω，可做为数据采集及探头测试的信号源。
• 高速USB接口，可外接U盘实现数据的存储和转存；外挂鼠标能实现对图像化检测结果实现精确 的分析。
• 内置充电功能；电池、直流供电自动检测显示；充电、供电自动切换，充电温度双重保护；应 用户需求可配外置充电器。
• 多种软件功能,覆盖检测的方方面面；独特的、独创性的键盘及万能旋钮调节方式， 使探伤倍 感轻松无忧；人性化的菜单设计、多种输入法输入方式、中英文语言菜单等。
• 自动测试探头频率、自动优化方波宽度，实现探头和仪器的最优配合。
• 图像化厚度报警功能、波形连续存储功能及多种波形测量模式。
• 自动测量仪器指标功能及波峰自动搜索功能。
• 报警时闸门内波形颜色改变、DAC曲线报警颜色提醒、DAC曲线自动延伸。
• 增加API 5UE 和 AWS D1.1功能。
•


.TOFD探头性能及规格
  规格:

  性能:（以5MHZ 6mm为例）
