产品介绍

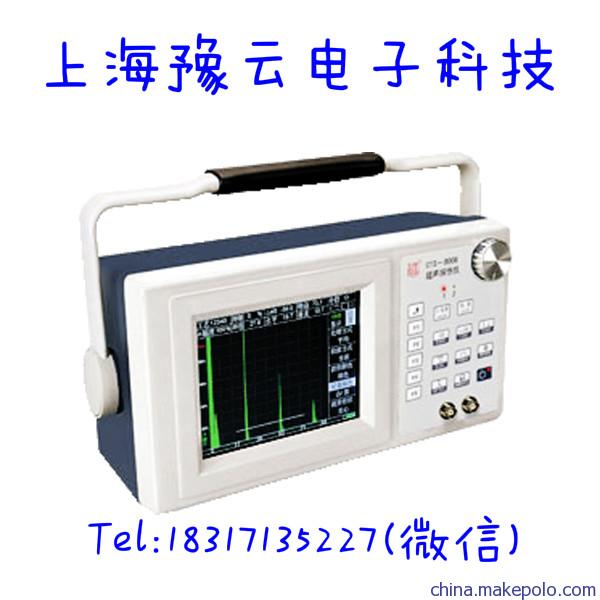

CTS-8008型数字超声探伤仪扩充了便携式仪器的性能及应用范围，配备高分辩率彩色液晶显示器，配有快速超过60Hz的刷新速度，可以模拟实时测量系统波形的详细信息。

​

功能特点

• 全自主知识产权，便于仪器升级和维护。
• 6.5"超大高清高亮TFT彩色液晶显示器（640×480）。
• 中/英文菜单。
• 设置操作快捷键和万能旋钮调节键，操作方便快捷，易学易用。
• 发射强度和阻尼匹配均可调节，以获得最佳探伤性能。
• 声速测量和探头标定方便快捷。
• 高存储容量，并能根据探伤参数和波形数据自动生成探伤报告。
• 软件可拓展性强，可根据不同的探伤需求加入特定的探伤工艺。
• 峰值记忆功能可随时捕获闸门内波形的最高点位置。
• 扩展功能可把闸门内的波形扩展到整个波形显示区进行显示（图1）。
• 波形对比功能可将存储的波形调用作为背景同实时波形进行对照（图2）

  图1 波形扩展

  图2 波形对比

• 冻结功能用来冻结屏幕波形，方便分析波形。
• 自动增益功能可快速自动将闸门内波形调节至预设高度。
• 曲面修正功能可根据曲面的曲率自动修正为缺陷相对于弧面的位置。
• 内置25针并行打印接口，可直接连接打印机进行打印。
• 内置高速USB接口和RS232串行接口，可与计算机进行通讯。
• DAC曲线（图3）
  制作简单，操作方便
  曲线参数可根据不同标准任意调节（曲线完成前/后均可调节）
  曲线随增益和范围等的参数改变而改变
• AVG曲线（图4）
  记录一个参考点就可以自动计算和生成曲线
  可根据参考点的当量大小，生成其它当量的AVG曲线

  图3 AVG曲线应用

  图4 DAC曲线应用

• B扫描：共设置厚度扫描（图5）和声程幅度扫描（图6）两种模式
  扫描图形可存储、调用、浏览、打印或者与计算机进行通讯

  图5 B扫描（厚度）

  图6 B扫描（声程幅度

• 包络功能可记录下屏幕内波形的变化轨迹（图7）


  图7 包络图
