一、产品简介

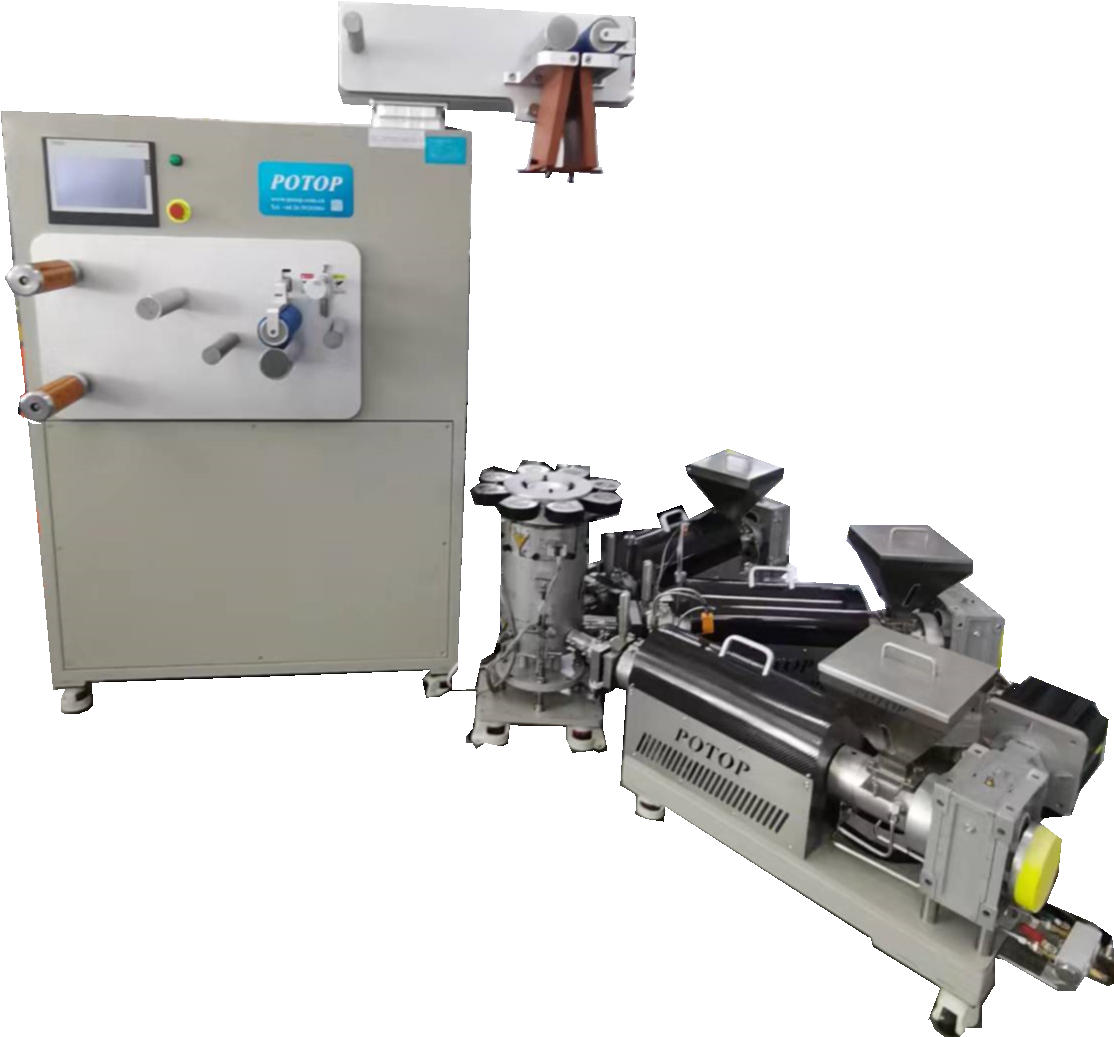

小型三层共挤吹膜机由三台精密单螺杆挤出机、三层共挤吹膜模头和吹膜辅机组成，采用精密挤出和高性能吹膜成型技术，工艺参数调节范围宽，设备适用性广。可用于高分子材料的性能测试与吹膜成型工艺研究，可等效生产线，可提高实验效率，缩短产品研发周期，是薄膜成型的理想实验设备。
二、产品性能
采用伺服电机驱动，无级调速，塑化稳定、一致性好
数字化设计共挤模头，流道顺畅无死角滞料，出料均匀
膜架电动升降，方便引膜与工艺调整
采用矢量风环，节能、噪音低
定制小直径膜泡控制，幅宽稳定
牵引伺服电机速度闭环控制，纵向引膜速度稳定
基于计算机的测控系统与友好的操作界面，操控方便、功能更强大
挤出系统等重要数据的实时测量与图文显示，观测方便
紧急停机装置与各种安全保护，保障操作人员安全
三、应用范围
新材料配方研发
吹膜性能测试
吹膜生产工艺优化
制备三层吹制管状薄膜
四、主要技术指标
适用材料 PE、POF、PVC、LDPE、LLDPE等
螺杆直径 20mm
长径比 28
螺杆转速 0-120rpm
口模直径 45mm
共挤层数 3
折径 200mm
制品规格 0.02-0.15mm
辊面宽度 220mm
线速度 0-10m/min
压力测量范围 0-50MPa/0.5%FS
操作温度 室温-350℃
温度控制 ±1℃
主电机功率 3kW
工作电压 3φ380VAC±10%，1φ220VAC±10%，50Hz
额定功率 约30kW
长×宽×高 2810mm×2130mm×2015mm
整机重量 约1200kg
五、主要技术参数及配置
1、单螺杆挤出机，3台
挤出机布置形式 等高水平布置
机架总成 高强度欧标机架，轻便美观、经久耐用
福马一体化高承重避震脚轮
驱动总成 主电机：3kW伺服电机，伺服驱动器
减速机：伺服电机减速机，自润滑系统
挤出总成 料筒：38CrMoAlA材料，进料口内置冷却水套，抛光氮化处理
螺杆：38CrMoAlA材料，直20mm，长径比28，抛光氮化处理
陶瓷加热器，风机冷却，不锈钢料斗
熔体测量系统 3套，温度测量：0-400℃；压力测量：0-50MPa
安全保护装置 配置专用风机一体式防烫炭纤维防护罩
2、换网器，3套，单工位，便捷插拔式，304不锈钢材质
3、三层共挤吹膜模头，1套
模头总成 上吹，风冷却，数字化设计，ABC三层螺旋流道，层比：1:1:1
流道顺畅无死角滞料，出料均匀
风环 铝合金直流矢量风环，稳定、节能、噪音低

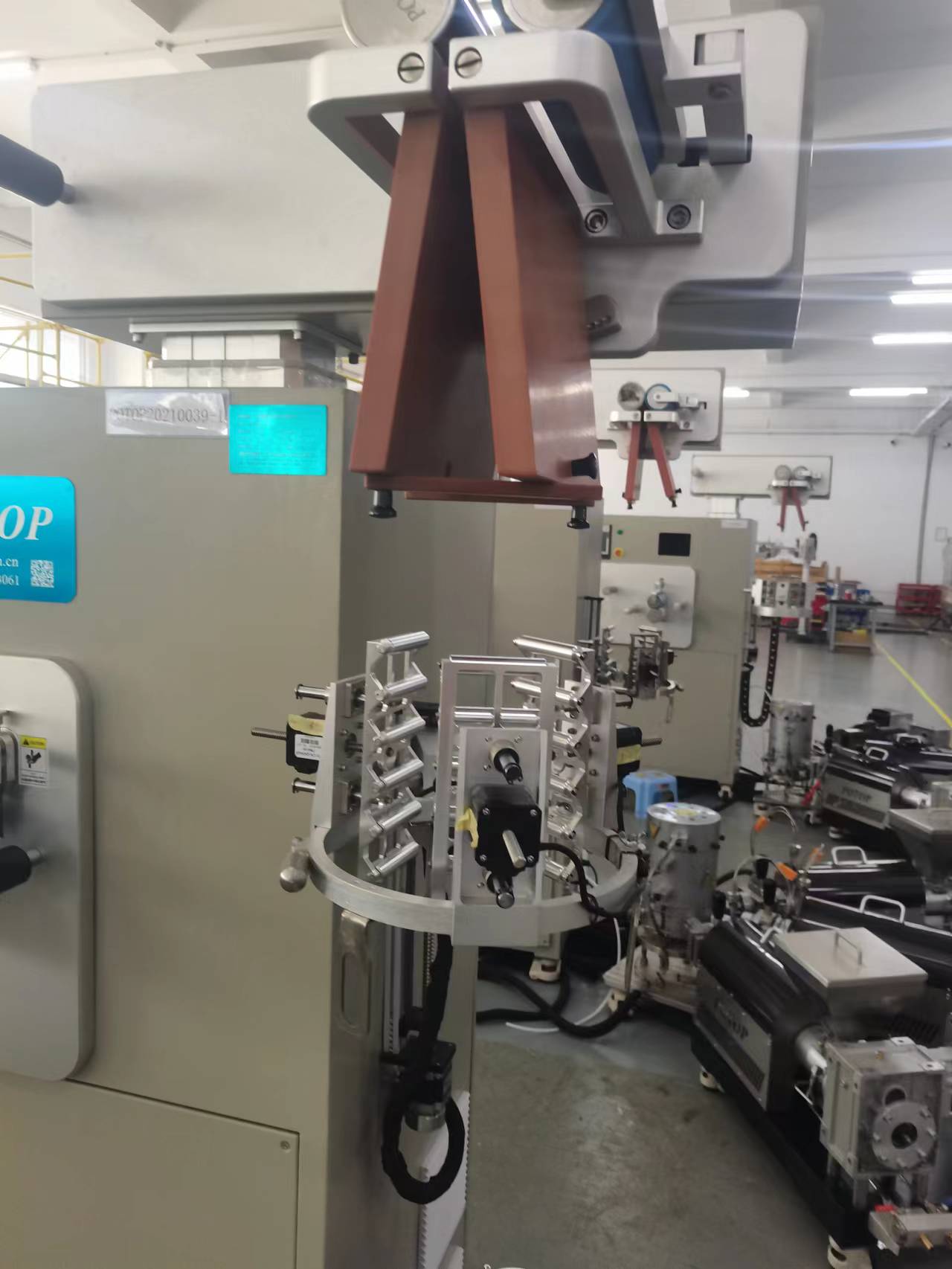

4、吹膜辅机，1台
机架总成 欧标电柜一体化机架，轻便美观、经久耐用
福马一体化高承重避震脚轮
稳泡器 数字电机，连续可调，上下高度0-380mm可调
人字架 防静电，张角调节操作便捷
牵引总成 2套
钢辊直径：80mm，辊面宽：220mm，表面镀硬铬及镜面抛光处理
胶辊直径：80mm，辊面宽：220mm，表面包硅胶及表面防粘处理
气动压紧机构，悬臂式设计，实现单手可引膜
0.4kW伺服电机，专用伺服驱动器，专用伺服电机减速机
升降总成 铝合金静音升降机构，升降范围0-500mm
导辊 辊直径：46mm，辊面宽：220mm，炭纤维材质
收卷总成 双工位，中心收卷
收卷气涨轴直径：75mm，辊面宽：220mm
0.4kW伺服电机，伺服驱动器，专用伺服电机减速机
安全保护装置 控制面板配置紧急停止按钮，确保操作安全
操控系统 10寸触摸屏，提供挤出系统，升降系统，膜泡调节系统、牵引系统，收卷系统等所有操作，温度曲线，压力曲线显示，故障报警信息查询
控制系统 计算机可编程控制器与上位操控系统组成，具有温度、压力、转速、线速自适应控制、过程参数的图文显示等传统控制系统无法实现的特殊功能，极大地提高了系统的人性化、智能化与安全性
电器柜 机架一体化电器柜，铝合金电器安装板
法国Schneider低压电器，电器柜风扇及通风过滤器
电气安全 安全接地并有明显的接地标识
故障自动停机和人工安全急停开关紧急停机
