一、设备简介

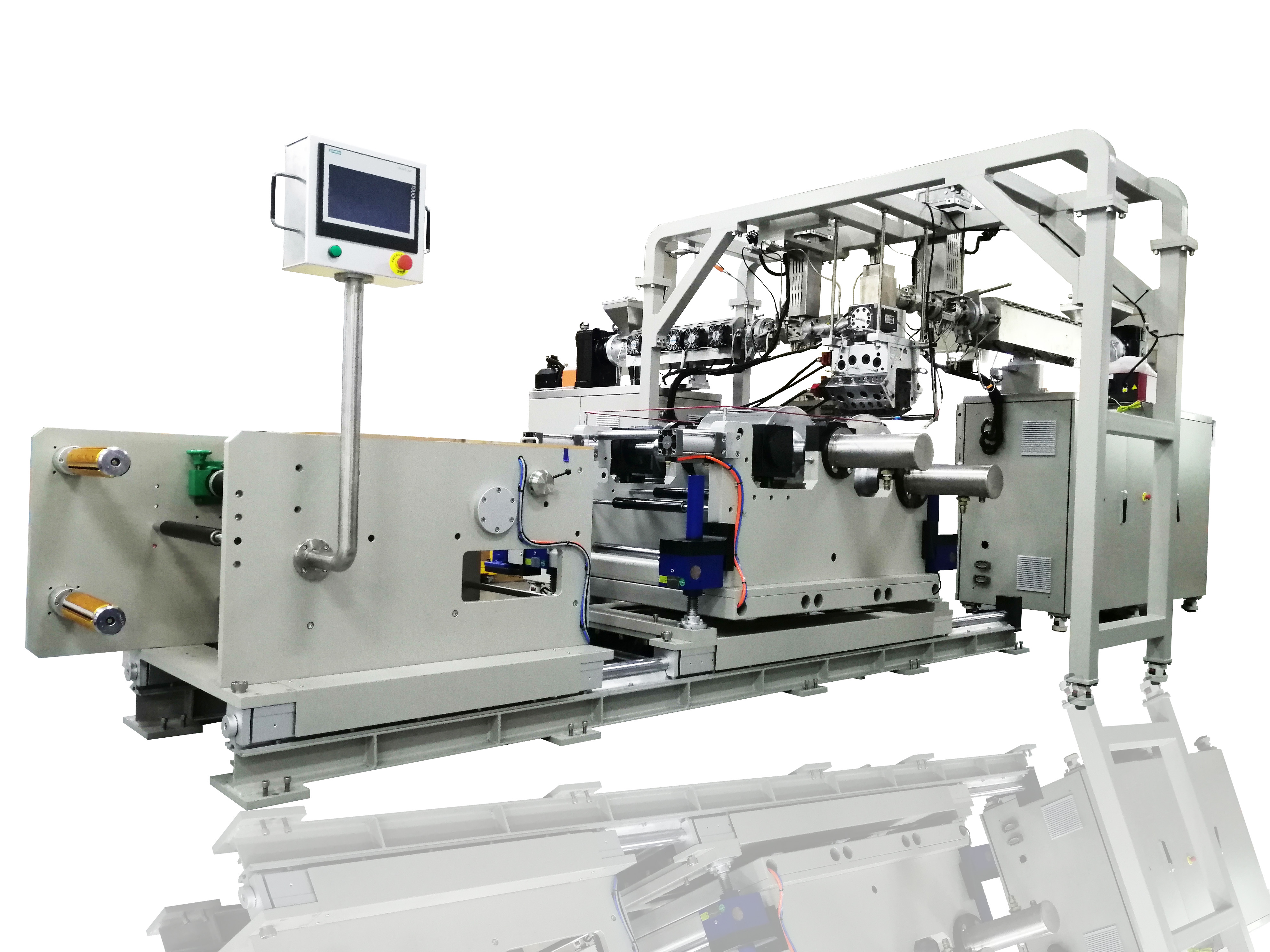

POTOP小型精密三层共挤压延试验机主要由2台小型精密单螺杆挤出机、2套换网器（可选配）、2套熔体泵系统（可选配）、1套模具固定联接系统、1套三层共挤模头、1台卧式小型精密压延机、1套烘箱、1台牵引系统（含收边、切边功能）及控制系统组成。各辊筒独立伺服驱动，温度可调精度高，主要技术参数和配置如下：
二、供货范围
序号 | 设备名称 | 数量 |
1 | 小型精密单螺杆挤出机 | 贰台 |
2 | 小型精密三辊压延成型辅机 | 壹台 |
3 | 烘箱 | 贰米 |
4 | 牵引单元 | 贰台 |
5 | 三层共挤模头 | 壹套 |
6 | 收飞边+收边系统 | 壹套 |
7 | 水温机 | 贰台 |
8 | 工具箱 | 壹个 |
三、技术参数
1、小型精密单螺杆挤出机
主电机驱动功率 | 7.5kW*1台+23.1kw*1台 |
额定转速 | 120rpm |
螺杆直径 | Φ35mm*1台+Φ45mm*1台 |
长径比L/D | 30:1 |
料斗容积 | 6L |
设定温度 | 350℃ |
温控精度 | ±1℃ |
温控区域 | 4区 |
加热/冷却方式 | 电加热/风冷却 |
线速度 | 10 m/min |
产量 | 18.5kg/h（视物料有变化） |
2、三层共挤模头
分配器复合形式 | A/B/A、A/B形式（1:1:1或2:1:2） |
片材模头宽度 | 350mm |
模唇开口范围 | 0.5-1.5mm |
3、小型精密压延机
调速范围 | 0-10m/min |
辊面宽度 | 400mm |
放卷总成 | 数量 | 1套 |
直径 | Φ75mm |

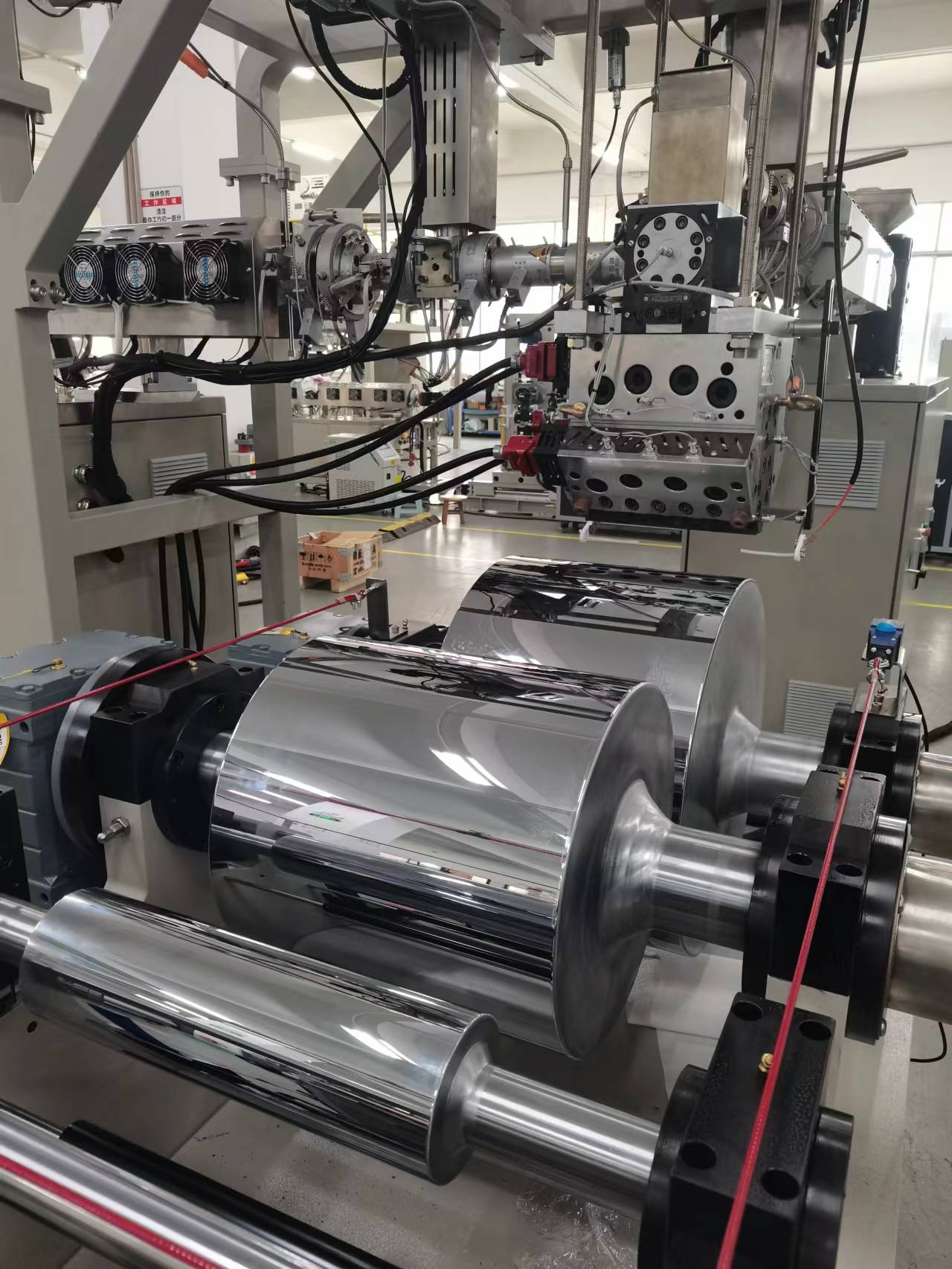

流延辊总成 | 数量 | 1套（3条镜面辊） |
直径 | Φ295mm |
驱动功率 | 1kW |
温控方式 | 三辊独立控温 介质：导热油（用户自备） 1、采用模温机定型 2、辊工作面温度调节范围：室温—150℃ 3、辊工作面温度控制精度：±1℃ |
升降总成 | 升降高度 | 0-100mm可调 |
过渡辊 | 直径 | Φ46mm |
牵引总成 | 数量 | 2套 |
直径 | Φ80mm |
驱动功率 | 0.75kW |
烘箱 | 长度 | 2000mm（红外） |
