一、产品简介

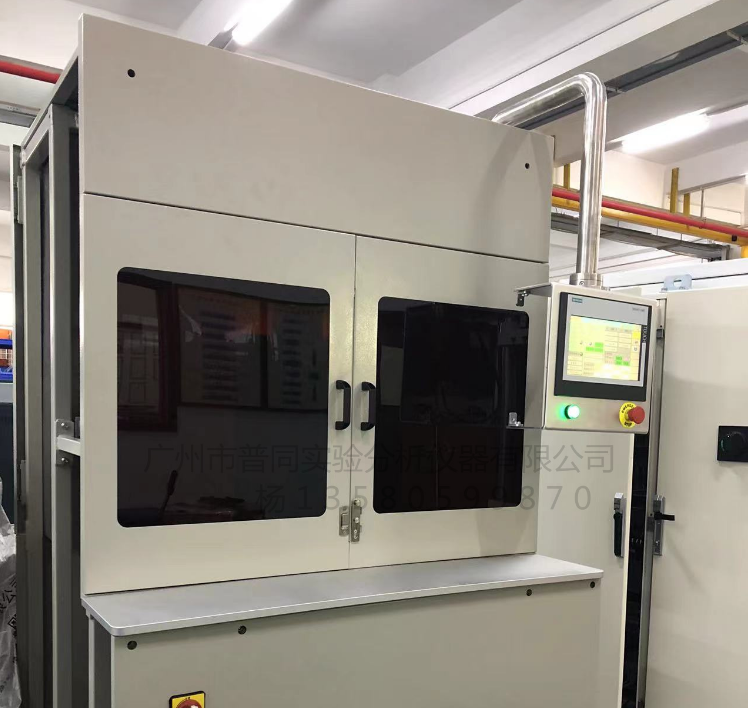

薄膜双向拉伸仪由装夹组件、拉伸组件、拉伸机构移动组件、热烘箱组件、气动风帘组件及电气控制系统等组成。
薄膜双向拉伸仪能将一定尺寸膜样片按所需的拉伸比，在适合温度及时间内进行拉伸试验，试验得出的数据可供研究者进行分析。
广州普同研发的薄膜双向拉伸仪是一台数据化的工程仪器，可重复性好，数据准；可离线操作，等效生产线；可提高实验效率，缩短产品研发周期。
二、产品性能
Ø 高强度一体化机架，实用美观
Ø 触摸屏操控，人性化结构设计，操作更便利
Ø 双向高性能伺服电机驱动，实现单向或双向的可变速度拉伸
Ø 可进行单向受限、单向不受限、双向同步、双向异步等拉伸方式
Ø 多个PID温度控制点，使温控度更高更全面更真实
三、应用范围
Ø 高端薄膜领域的新产品研发
Ø 实验室对于新材料薄膜成型的物理性能和化学性能测试分析
Ø 高端薄膜配方设计
Ø 工艺研究与参数优化
四、主要技术指标
适用材料 | PE、PP、PET、PTFE、PVDF等 |
样片厚度 | 0.02-1.5mm |
样片尺寸 | 95mm×95mm--110 mm×110 mm |
拉伸比 | 4:1（尺寸样片） |
拉伸速度 | 0-300mm/s（无级可调） |
拉伸力 | 1000N |
操作温度 | 室温-250℃ |
温度控制精度 | ±3℃ |
拉伸电机功率 | 1kW |
工作电压 | 3φ380VAC±10%，1φ220VAC±10%，50Hz |
额定功率 | 约22kW |
长×宽×高 | 1130mm×1130mm×2000mm |
整机重量 | 约1000kg |
五、主要技术参数及配置
机架总成 | 高强度一体化机架，轻便美观、经久耐用 福马一体化高承重避震脚轮 |
装夹总成 | 采用自主研发机械自锁夹 3个/边，1个/角，共16个 立式结构，手动夹片 |
拉伸总成 | X、Y轴独立驱动，恒定速率速度模式 拉伸方式，单向有（无）约束拉伸、双向同步（异步）拉伸 1.0kW伺服电机，伺服驱动器，伺服电机伞齿减速机 滚珠丝杆高滑动装配及耐热微型直线导轨，拉伸顺畅 |
拉伸机构移动总成 | 0.75kW伺服电机，伺服驱动器，伺服电机减速机， 采用滚珠丝杆传动，移动顺畅 |
拉伸热烘箱总成 | 1个炉体，18kW镍铬电热丝加热，不锈钢内胆，升温速率高 2点测温温控，温控精准 0.12kW专用直翼式隔热型鼓风机，循环风量6m3/min 无极变频调速驱动 |
气动风帘总成 | 耐热微型线性滑轨，薄型气缸驱动 |
操控系统 | 10寸触摸屏，提供拉伸系统、温度控制系统等所有操作，温度曲线、拉伸力矩曲线显示，故障报警信息查询 |
控制系统 | 计算机可编程控制器与上位操控系统组成，具有温度、拉伸自适应控制、过程参数的图文显示等传统控制系统无法实现的特殊功能，极大地提高了系统的人性化、智能化与安全性 |
测量系统 | 温度测量：0-400℃ |
电器柜 | 机架一体化电器柜，铝合金电器安装板 法国Schneider低压电器，电器柜风扇及通风过滤器 |
电气安全 | 安全接地并有明显的接地标识 故障自动停机和人工安全急停开关紧急停机 |
